分散加载文件（.sct）从原理到实战

适用环境：Keil MDK + ARM Compiler 5 / 6（armlink 链接器），示例芯片以 STM32F407（Cortex-M4）为主，其他 Cortex-M 同理。

这篇笔记回答三个问题：分散加载文件（.sct）到底在描述什么？默认文件每一行是什么意思？在 Bootloader、RAM 函数、保留变量这些实战场景里该怎么改？

分散加载是什么，为什么需要它

MCU 把 Flash、SRAM、外设寄存器都映射到同一个 4 GB 的地址空间里。以 STM32F407 为例：

编译器只负责把每个 .c 编译成一堆“节”（section），决定这些节最终放在哪个地址的是链接器 armlink，而告诉链接器怎么放的就是分散加载文件（scatter file，后缀 .sct）。

如果不自己写，Keil 会根据 Options for Target → Target 页面里填的 IROM / IRAM 自动生成一份默认的 .sct。大多数简单工程用默认的就够了，但遇到下面这些需求时就必须自己动手：

• Bootloader + App：同一片 Flash 里放两个独立程序；
• 外扩存储：把代码或大数组放到外部 SDRAM / NOR Flash；
• 函数放到 RAM 里执行：比如擦写 Flash 的函数、对时序敏感的中断；
• 指定地址放数据：固件版本号、配置区、复位后不清零的变量；
• 利用特殊 RAM：把大缓冲区放进 CCM，给主 SRAM 腾空间。

先弄清四种段：Code / RO / RW / ZI

每次编译完，Keil 输出窗口都会打印一行：

Program Size: Code=12840 RO-data=1024 RW-data=120 ZI-data=4200

由此可以直接算出资源占用，这个公式非常实用：

• Flash 占用 = Code + RO-data + RW-data（RW 的初值也要存在 Flash 里）
• RAM 占用 = RW-data + ZI-data

加载域与运行域：同一段数据的两个地址

分散加载里最核心的两个概念：

• 加载域（Load Region）：程序烧录后、上电那一刻各个段待在哪里——通常全部在 Flash 里；
• 运行域（Execution Region）：程序运行时各个段应该在哪里——RW / ZI 必须在 RAM。

对 Code 和 RO 来说，加载地址 = 运行地址，原地执行即可；但 RW 的初值躺在 Flash 里，运行时却要在 RAM 里读写，所以必须有人在 main() 之前把它搬过去。这个“搬运工”就是 C 库入口 __main：

上电 / 复位
  └─ Reset_Handler            （startup_stm32f407xx.s）
       ├─ SystemInit()        时钟、Flash 等待周期、外部存储控制器
       └─ __main              ARM C 库入口
            ├─ __scatterload  按 Region$$Table 把 RW 从 Flash 复制到 RAM、
            │                 把 ZI 清零、必要时解压数据
            └─ __rt_entry     初始化栈 / 堆和 C 库
                 └─ main()

原笔记里总结的“分散加载的根本目的”，其实就是 __main 在做的事：

1. 把 RW 段（以及指定要放到 RAM 运行的 RO 段）从片内 Flash 复制到 SRAM；
2. 在 SRAM 中为 ZI 段分配空间并全部清零；
3. 初始化栈和堆。

推论：SystemInit() 在 __main 之前执行，所以它里面不能依赖任何全局变量的初值；而如果运行域在外部 SDRAM 上，SDRAM 控制器必须在 SystemInit() 里就初始化好，否则 __scatterload 往里复制数据时会直接 HardFault。

逐行读懂 Keil 默认的 .sct

STM32F407 工程自动生成的分散加载文件如下：

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x08000000 0x00100000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00100000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00020000  {  ; RW data
   .ANY (+RW +ZI)
  }
}

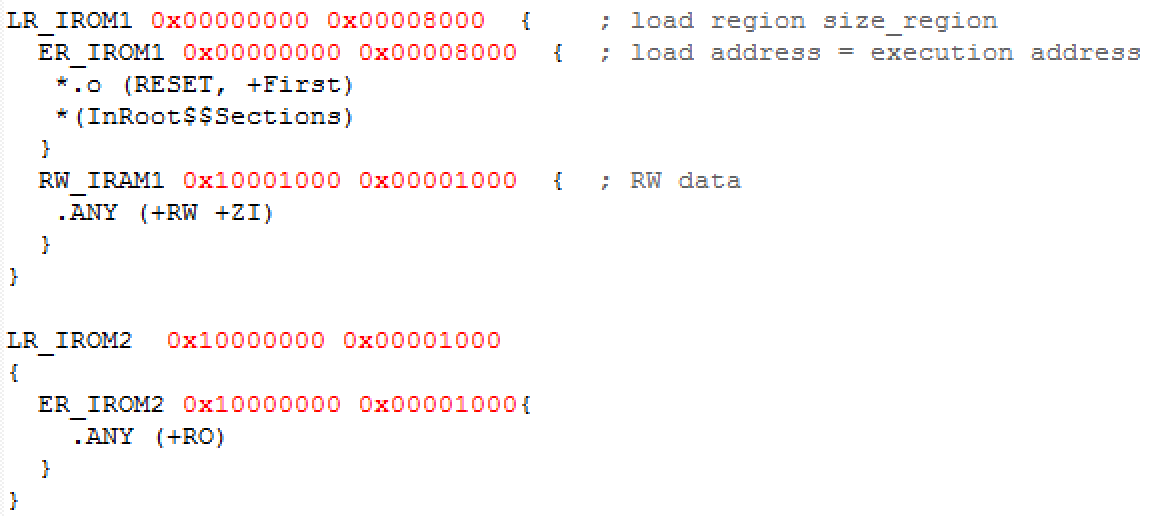

一个加载域可以包含多个运行域，一个工程也可以有多个加载域。原笔记中的这张图就是两个加载域的例子（LR_IROM1 放在 0x00000000，LR_IROM2 放在 0x10000000）：

两个加载域的分散加载示例

可以这样粗略理解：分散加载至少要告诉链接器三件事——从哪里加载程序、在哪里执行代码、在哪里读写变量。所以最常见的结构是“一个加载域 + 两个运行域（RO 一个、RW+ZI 一个）”。

语法速查

分散加载文件既不是 C 也不是汇编，而是 armlink 专用的描述语言；它不能单步调试，写错了只能看链接报错和 .map 文件排查。

; 加载域
load_region_name  (base_address | "+" offset)  [attribute_list]  [max_size]
{
    execution_region_description+
}

; 运行域
exec_region_name  (base_address | "+" offset)  [attribute_list]  [max_size | length]
{
    input_section_description*
}

; 输入节
module_select_pattern  [ "(" input_section_selector ( "," input_section_selector )* ")" ]

• +offset：紧跟在上一个域后面，常写 +0；
• module_select_pattern：匹配目标文件或库成员名，支持 * 和 ? 通配，如 startup_*.o、*.o、*；
• ; 之后是注释。

常用输入节选择器

* 和 .ANY 的区别：*.o (+RO) 是“所有目标文件的 RO 都必须放这里”，而 .ANY (+RO) 是“没被其它规则认领的 RO，由链接器挑一个放得下的域”。有多个 .ANY 域时，还可以写 .ANY1、.ANY2 调整优先级。

常用域属性

根区与 InRoot$$Sections

__scatterload 负责把各个域复制到位，但它不能复制自己——所以必须有一个“加载地址 = 运行地址”的 RO 运行域来存放这些搬运代码，这就是根区（root region），也就是默认文件里的 ER_IROM1。

根区里必须包含：

1. 复制代码和数据的程序：__main.o、__scatter*.o（__scatter.o、__scatter_copy.o、__scatter_zi.o 等）；
2. 解压缩程序 __dc*.o（链接器会压缩 RW 初值以节省 Flash）；
3. Region$$Table 节：记录每个需要复制 / 清零 / 解压的区域的地址和长度。

*(InRoot$$Sections) 就是“以上这些全部放进来”的简写，等价于逐个列出：

ER_IROM1 0x08000000 0x00100000 {
  *.o (RESET, +First)
  __main.o (+RO)
  __scatter*.o (+RO)
  __dc*.o (+RO)
  * (Region$$Table)
  .ANY (+RO)
}

如果把这些节放到了第二个运行域（比如 ER_IROM2），链接时会报 L6202E: ... cannot be assigned to non-root region。

把单个函数或变量放到指定位置

分散加载的最小单位是节，要单独摆放某个函数或变量，就得先让它拥有自己的节。有三种方式：

1. 一个函数一个节：AC5 用 --split_sections，AC6 的 armclang 默认就开启了 -ffunction-sections。注意它并不会多占资源，反而能配合链接器删除没被调用的函数，让固件更小；
2. 指定绝对地址；
3. 指定节名，再在 .sct 里按名字摆放。

AC5 和 AC6 的写法不同，这是网上老教程最容易踩的坑：

Keil MDK 5.37 之后默认只带 AC6，所以 __attribute__((at(...))) 在新工程里会直接报错。

绝对地址放置的限制：

• 不同 __at 节的地址范围不能重叠；
• 地址必须是该节对齐要求的整数倍；
• 不能用于位置无关（PI）的运行域；
• __at 节会忽略 +FIRST / +LAST 约束。

命名节的完整例子：

int var __attribute__((section("mySection"))) = 0x55;

__attribute__((section("mySection"))) void GPIO_Init(void)
{
    /* ... */
}

LR_IROM1 0x00000000 0x00008000 {
  ER_IROM1 0x00000000 0x00008000 {
    *.o (RESET, +First)
    *(InRoot$$Sections)
    .ANY (+RO)
  }
  ER_mySection 0x10000000 {
    main.o (mySection)
  }
  RW_IRAM1 0x10000000 0x00002000 {     ; 原笔记这里少写了一个 0
    .ANY (+RW +ZI)
  }
  ARM_LIB_STACK 0x10002000 EMPTY -0x200 {   ; 从 0x10002000 向下预留 512 字节栈
  }
}

注意上例中 ER_mySection 和 RW_IRAM1 的起始地址相同，实际工程里要错开，否则会报地址重叠。

实战场景

Bootloader + App 分区

STM32F407 的 Flash 扇区大小不均匀：扇区 0–3 各 16 KB，扇区 4 为 64 KB，扇区 5–11 各 128 KB。把前 4 个扇区（64 KB）留给 Bootloader，App 从扇区 4 开始，这样擦写 App 时不会碰到 Bootloader。

Bootloader 工程的 .sct：

LR_BOOT 0x08000000 0x00010000 {
  ER_BOOT 0x08000000 0x00010000 {
    *.o (RESET, +First)
    *(InRoot$$Sections)
    .ANY (+RO)
  }
  RW_IRAM1 0x20000000 0x00020000 {
    .ANY (+RW +ZI)
  }
}

App 工程的 .sct：

LR_APP 0x08010000 0x000F0000 {
  ER_APP 0x08010000 0x000F0000 {
    *.o (RESET, +First)
    *(InRoot$$Sections)
    .ANY (+RO)
  }
  RW_IRAM1 0x20000000 0x00020000 {
    .ANY (+RW +ZI)
  }
}

App 还要做一件事：把中断向量表偏移到自己的起始地址，否则中断会跳回 Bootloader 的向量表：

/* system_stm32f4xx.c 中打开 USER_VECT_TAB_ADDRESS 并设置偏移，或者在 main 开头： */
SCB->VTOR = 0x08010000;

Bootloader 跳转到 App 的典型写法：

#define APP_ADDR  0x08010000UL

typedef void (*app_entry_t)(void);

void jump_to_app(void)
{
    uint32_t sp    = *(volatile uint32_t *)APP_ADDR;        /* 向量表第 0 项：初始 MSP */
    uint32_t entry = *(volatile uint32_t *)(APP_ADDR + 4);  /* 向量表第 1 项：Reset_Handler */

    if ((sp & 0x2FFE0000UL) != 0x20000000UL) return;       /* 栈顶不在 SRAM，说明没有有效 App */

    __disable_irq();
    SysTick->CTRL = 0;                                       /* 关掉 Bootloader 用过的外设和中断 */
    HAL_RCC_DeInit();
    for (int i = 0; i < 8; i++) {
        NVIC->ICER[i] = 0xFFFFFFFF;
        NVIC->ICPR[i] = 0xFFFFFFFF;
    }

    SCB->VTOR = APP_ADDR;
    __set_MSP(sp);
    __enable_irq();
    ((app_entry_t)entry)();
}

把函数放到 RAM 里执行

擦写片内 Flash 时，CPU 如果还在从同一块 Flash 取指令，就会被卡住直到擦写完成；对时序要求高的中断也可以放进 RAM 减少等待周期。做法是给函数一个节名，再把这个节放进 RAM 运行域——__scatterload 会在启动时自动把它从 Flash 复制到 RAM：

__attribute__((section("RAMCODE"))) void flash_program_word(uint32_t addr, uint32_t data)
{
    /* ... */
}

  RW_IRAM1 0x20000000 0x00020000 {
    *.o (RAMCODE)          ; 函数的加载地址在 Flash，运行地址在 SRAM
    .ANY (+RW +ZI)
  }

注意 F4 的 CCM RAM 不能执行代码，RAM 函数只能放在 SRAM1 / SRAM2。另外，RAM 函数里调用的其它函数如果还在 Flash 上，照样会被卡住，要一起挪进来。

利用 CCM RAM 存放大缓冲区

CCM 有 64 KB，默认 .sct 完全没用上。把不需要 DMA 访问的大数组放进去，可以给主 SRAM 腾出空间：

static uint8_t big_buffer[32 * 1024] __attribute__((section(".bss.ccmram")));

  RW_CCM 0x10000000 0x00010000 {
    *(.bss.ccmram)
  }

节名以 .bss 开头，AC6 会把它当作 ZI 数据，启动时自动清零，也不会占用 Flash。

复位后不清零的变量（UNINIT）

Bootloader 升级流程里常要在“App 收到升级命令 → 软件复位 → Bootloader 接手”之间传递一个标志，普通全局变量会在复位后被 __scatterload 清零，这时就要用 UNINIT：

  RW_IRAM1 0x20000000 0x0001F000 {        ; 主 RAM 让出最后 4 KB
    .ANY (+RW +ZI)
  }
  RW_NOINIT 0x2001F000 UNINIT 0x00001000 {
    *(.bss.noinit)
  }

#define UPGRADE_MAGIC 0x5A5AA5A5UL
volatile uint32_t upgrade_flag __attribute__((section(".bss.noinit")));

上电时这块 RAM 的内容是随机的，所以一定要用一个“魔数”判断标志是否有效，用完立即清掉。Bootloader 和 App 的 .sct 里这块区域的地址要保持一致。

FIXED 与“一个还是多个 bin 文件”

用 fromelf --bin 生成 bin 文件时，每个加载域会生成一个 bin。如果想让中断向量表和代码分在两个运行域、但仍只输出一个 bin，可以用 FIXED 把它们放进同一个加载域：

LR_IROM1 0x00000000 0x00040000 {
  ER_IROM1 0x00000000 0x200 {
    *.o (RESET, +First)
  }
  ER_IROM2 0x200 FIXED 0x3FD00 {   ; FIXED：运行地址 = 加载地址，与上一个域连成一片
    *(InRoot$$Sections)
    .ANY (+RO)
  }
  RW_IRAM1 0x10000000 0x00008000 {
    .ANY (+RW +ZI)
  }
}

代价是两个域之间的空隙会被填充。如果两个运行域地址相距很远（比如片内 Flash 和外部 Flash），填充出来的 bin 会大得离谱，这时应该拆成两个加载域、输出两个 bin 分别烧录。

外扩 SDRAM

以 STM32F429 的 FMC SDRAM（0xC000_0000）为例，想把大数组放进去：

  RW_SDRAM 0xC0000000 UNINIT 0x00800000 {
    *(.bss.sdram)
  }

两个关键点：

• SDRAM 控制器必须在 __main 之前初始化，也就是放进 SystemInit()（ST 的模板里有 SystemInit_ExtMemCtl()，打开 DATA_IN_ExtSDRAM 宏即可）；
• 加上 UNINIT 可以避免启动时清零 8 MB 内存拖慢启动速度，但变量就需要自己初始化。

在代码里使用链接器符号

armlink 会为每个域自动生成一组符号，可以在 C 代码里直接引用，用来计算剩余 RAM、做堆栈检查或自己实现复制逻辑：

extern uint32_t Image$$RW_IRAM1$$ZI$$Limit;

uint32_t ram_used(void)
{
    return (uint32_t)&Image$$RW_IRAM1$$ZI$$Limit - 0x20000000UL;
}

常见链接报错

调试技巧

• 启用自定义 .sct：Options for Target → Linker，取消勾选 Use Memory Layout from Target Dialog，在 Scatter File 中选择自己的文件；旁边的 Edit… 可以直接编辑。
• 看 .map 文件：Listing 页勾选 Memory Map。重点看 Memory Map of the image 部分，每个域的地址、大小、包含了哪些节一目了然；Image Symbol Table 可以查到每个函数和变量的最终地址。
• 生成 bin：在 User → After Build 中添加 fromelf --bin --output=@L.bin !L。

小结

• .sct 描述的是“每个节存在哪里（加载域）、跑在哪里（运行域）”；
• __main / __scatterload 负责在 main() 之前把 RW 复制到 RAM、把 ZI 清零，它们自己必须待在根区；
• Flash 占用 = Code + RO + RW，RAM 占用 = RW + ZI；
• 单独摆放函数或变量要先让它拥有独立的节，AC6 下用 section(".ARM.__at_地址") 代替旧的 at()；
• 改完 .sct 一定要看 .map 文件确认结果。
