通过函数指针在 RAM 中运行外部程序（非 XIP 方案）

背景

单片机程序通常运行在内部 Flash 上，而内部 Flash 一般不允许外部直接访问。当需要让单片机执行一段"外部程序"（例如可更新的算法模块、第三方代码）时，常见的思路有两条：

• XIP（Execute In Place）：直接跳转到外部 Flash 上取指执行。优点是无需搬运，缺点是要求 MCU 硬件支持 XIP 总线。
• 搬运到 RAM 执行：将外部程序从外部 Flash 读入 RAM 的指定区域，再跳转执行。适用于不支持 XIP 的芯片。

本文讨论第二种方案，基于 ARM Cortex-M + Keil MDK 环境，用分散加载（Scatter File）规划 RAM 布局，用函数指针数组向外部程序提供 API。

注意：本文代码为简化演示，未处理栈初始化、中断屏蔽、边界校验等生产级问题，不能直接用于量产固件。

整体思路

1. 用 Keil 分散加载文件在 RAM 中划出三块区域：API 接口区、外部代码执行区、常规 RW/ZI 区。
2. 主固件通过函数指针数组暴露可调用的 API，外部程序按约定地址查找并调用。
3. 运行时将外部 Flash 中已映射到地址空间的程序二进制拷贝到执行区，跳转到入口执行。

第一步：配置分散加载文件

1.1 关闭 Target 对话框的内存布局

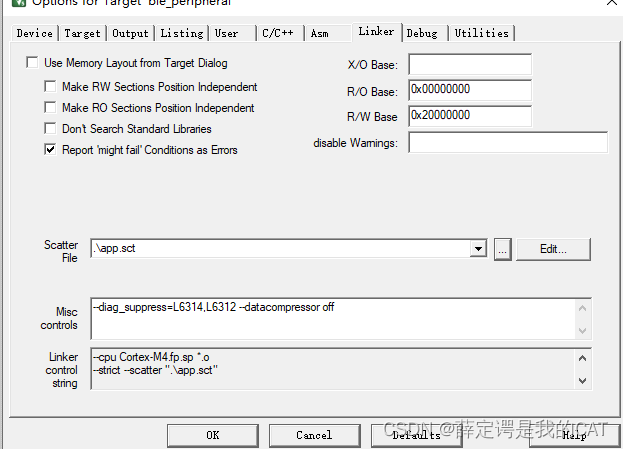

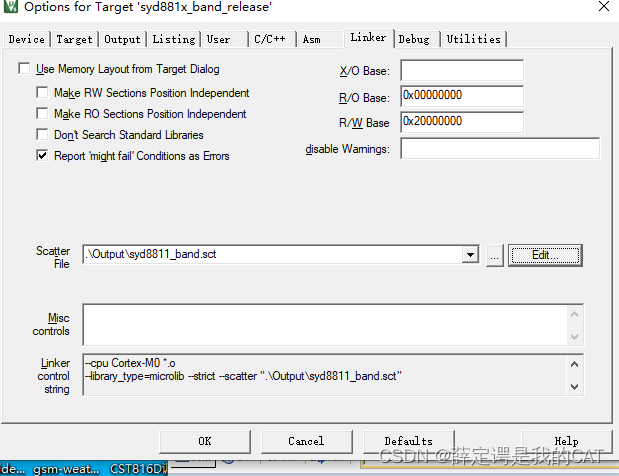

打开 Keil，进入 Options for Target → Linker，取消勾选 Use Memory Layout from Target Dialog。

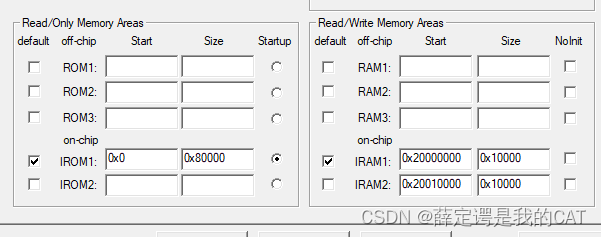

取消后，Target 对话框中的内存分配表将不再生效，链接器完全由我们自己的 .sct 文件控制。

1.2 编写 .sct 文件

在 Linker 选项卡中点击 Edit 编辑（或新建）.sct 文件：

LR_IROM1 0x10000000 0x0003E000  {    ; load region size_region
  ER_IROM1 0x10000000 0x0003E000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
  }

  EXPORT_TB 0x200017a0 0x00000200  { ; 此段存放导出函数, 512字节, 一共可以放128个函数地址
   *.o (.export_tb)
  }

  EXTERN_EXEC 0x200019a0 0x00001000 { ; 外部模块加载到这里执行
   .ANY (.extern_exec)
  }

  RW_IRAM1 0x200029a0 0x00005660  {  ; RW data
   .ANY (+RW +ZI)
  }
}

各区域说明：

以上地址和大小是针对特定 MCU 的 RAM 布局，移植到其他芯片时必须重新规划，确保各区域不重叠且总大小不超过可用 RAM。

第二步：向外部程序提供 API 接口

typedef void (*export_api_t)(void);
uint16_t GetLibraryVersion(void)
{
	return 0x0080;	//0.0.1.0
}

const export_api_t export_apis[] __attribute__((__used__)) __attribute__((__section__(".extern_exec"))) =
{
	(export_api_t)GetLibraryVersion,	//获取版本号
};

要点说明：

• export_api_t 是一个 void(void) 函数指针类型。实际项目中应根据需要扩展参数和返回值，例如 typedef uint32_t (*export_api_t)(uint32_t arg);。
• __attribute__((__used__)) 告诉编译器该数组不会被优化掉。
• __attribute__((__section__(".extern_exec"))) 将数组放入 .extern_exec 段。

原文不一致提醒：sct 文件中 EXPORT_TB 区域（0x200017A0，512 B）匹配的是 .export_tb 段，而代码中 export_apis 标注的 section 是 .extern_exec，会被链接到 EXTERN_EXEC 区域（0x200019A0）。这意味着 API 表与外部代码缓冲区位于同一区域，存在重叠覆盖风险。若需将 API 表独立存放，应将 section 改为 .export_tb。

按代码中的 section 标注，export_apis 实际位于 EXTERN_EXEC 区域（0x200019A0 起），外部程序需按实际链接地址查找并调用。

第三步：加载并执行外部程序

typedef void (*pFunction)(void);
pFunction JumpToApplication;

/* Applet代码执行区 */
uint8_t extern_exec_ram[4096] __attribute__((__used__)) __attribute__((__section__(".extern_exec"))) ;

• extern_exec_ram[4096] 对应 sct 中 EXTERN_EXEC 区域（4 KB），用于存放外部程序二进制。
• JumpToApplication 是跳转用的函数指针。

拷贝与跳转

    uint32_t *p_ram = (uint32_t *)extern_exec_ram;
    uint32_t *p =  (uint32_t*) (0x01700000);

	for(int i = 0; i < 1024; i++)
	{
		*p_ram = *p;
		p++;
		p_ram++;
	}

	JumpToApplication = (pFunction)(extern_exec_ram + 1);
	JumpToApplication();

执行流程：

1. 将地址 0x01700000 起始的 1024 个 32-bit 字（共 4 KB）拷贝到 extern_exec_ram。
2. extern_exec_ram + 1 的数值是基地址加 1。在 Cortex-M 上，分支目标地址的最低位用来表示 Thumb 状态；CPU 取指时会使用对齐后的地址。因此这里更像是在为 RAM 基地址设置 Thumb 位，不是“从第 2 个字节开始执行”。
3. 通过函数指针跳入 RAM 代码。更清晰的表达是先转为 uintptr_t，再用 entry | 1u 设置 Thumb 位；对象指针与函数指针的转换仍属工具链相关行为，必须按 ARMCC/armclang 文档验证。

0x01700000 被直接解引用，这要求该外部存储区已映射到 MCU 地址空间。若外部 Flash 只能通过 SPI/QSPI 命令访问，就应调用驱动读取，不能直接使用指针拷贝。

风险与边界条件

• 模块形式要先定义：这段代码更接近“按指定 RAM 地址链接的函数模块”，而不是带初始 SP/复位向量的完整固件。模块会沿用主程序的栈、向量表和运行时环境，双方必须统一 ABI、调用约定和可用 RAM 范围。
• Thumb 入口依赖工具链：最低位置 1 是 Cortex-M 函数地址的常见处理，但应使用 uintptr_t 明确表达，并检查链接生成的入口符号，不要凭猜测固定偏移。
• 段容量可能冲突：EXTERN_EXEC 只有 4 KB，而 extern_exec_ram 本身已经是 4 KB。export_apis 又被放入同一 .extern_exec 段时，链接器应报区域溢出，或者布局与预期不一致。API 表应改放 .export_tb，并以 map 文件为准检查地址。
• 长度和完整性未校验：示例始终拷贝 4 KB，没有模块头、实际长度、CRC/签名或版本检查。量产方案应先验证再跳转。
• 栈与中断共享：函数模块使用主程序当前栈，需要预留足够栈空间并保存被调用者要求的寄存器。中断是否屏蔽取决于模块协议；若保留中断，ISR 依赖的全局状态不得被模块破坏。
• 平台依赖：地址、分散加载语法、可执行 RAM 权限和指针转换都与 MCU/工具链有关，必须结合芯片手册、map 文件和反汇编确认。

验证建议

• 在 RAM 中放置一段简单的 while(1) 或 LED 翻转程序作为外部程序，确认跳转后主固件不再执行。
• 用调试器查看跳转后 PC 是否落在 EXTERN_EXEC 区域，并确认 LR 和栈指针仍满足主程序调用约定。
• 在外部程序中故意触发一个中断，观察是否导致 HardFault，以此验证中断处理策略。
• 对 API 调用做单元测试：外部程序调用 GetLibraryVersion() 并返回预期值。

小结

本文演示了在不支持 XIP 的 Cortex-M 平台上，通过分散加载规划 RAM、函数指针暴露 API、内存拷贝后跳转执行外部程序的基本流程。该方案的核心约束是外部程序必须能放入预留的 RAM 区域，且执行期间与主固件共享同一套中断和栈资源，因此对资源隔离的要求较高。后续还需要实现外部程序的下载/更新流程（写入外部 Flash），以及更完善的 API 调用约定和错误处理机制。
